Control • Control Protocol: Art-Net, Kling-Net, sACN
• Control Universes: 10 Art-Net/sACN Universes per port (20 total per device)
• Control Channels (Art-net, sACN): 7, 8, 15, 30, 75, or 150
Construction / Physical • Dimensions (with rack ears): 19.01 x 3.30 x 10.35 in ( 483 x 84 x 263 mm)
• Dimensions (without rack ears): 10.55 x 3.30 x 10.35 in (268 x 84 x 263 mm)
• Weight: 12 lb (5.4 kg)
• Exterior Color: Black
• Housing Material: Aluminum
• Rackmount: 2U
Electrical • Input Voltage: 100 to 240 VAC, 50/60 Hz (auto-ranging)
• Power Linking: 3 units @ 120 V; 5 units @ 208 V; 5 units @ 230 V
• Power and Current: 530 W, 4.68 A @ 120 V, 60 Hz
• Power and Current: 560 W, 2.69 A @ 208 V, 60 HzPower and Current: 558 W, 2.5 A @ 230 V, 50 Hz
• Power and Current (resting): 16 W, 0.136 A @ 120 V, 60 Hz
• Power and Current (resting): 31 W, 0.147 A @ 208 V, 60 Hz
• Power and Current (resting): 31 W, 0.138 A @ 230 V, 50 Hz
• Output Voltage: 48 VDC
• Maximum Load: 10 PIX Strip IP or 18 PIX Strip Tour or 6 PIX Bar Tour (per output)

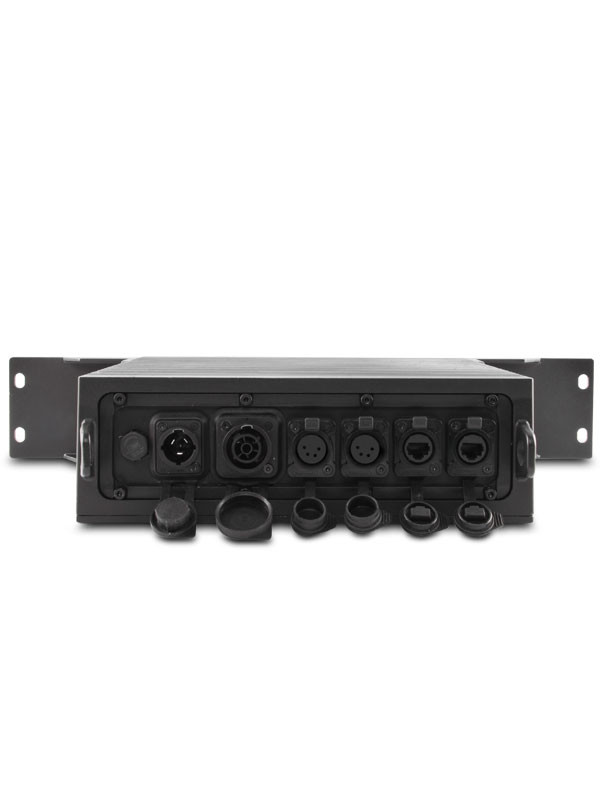

Connections • Power Connection: Edison (Local) plug to Seetronic Powerkon IP65
• Power Input: Seetronic Powerkon IP65
• Power Output: Seetronic Powerkon IP65
• Device Outputs (4-pin XLR): 2
• Physical Linking (port A): 10 inline PIX Strip IP Tour, 18 inline PIX Strip Tour or 6 inline PIX Bar Tour
• Physical Linking (port B): 10 inline PIX Strip IP Tour, 18 inline PIX Strip Tour or 6 inline PIX Bar Tour
• Data Connectors: Seetronic Etherkon IP65Cable Length (power): 5 ft (1.5 m)
• Minimum required device linking cable size: 4 conductor (2 x 14 AWG, 2 x 16 AWG)
• Total max. cable length (shielded cables) between PIX Drive 2000 and last PIX Tour or IP fixture: 210 ft (64 m)
• Max. cable length (shielded cables) between PIX Drive 2000 and first PIX Tour or IP fixture: 65 ft (20 m)
• Max. cable length (shielded cables) between PIX Tour or IP fixtures: 60 ft (18 m)
• Total max. cable length (unshielded cables) between PIX Drive 2000 and last PIX Tour or IP fixture: 300 ft (91 m)
• Max. cable length (unshielded cables) between PIX Drive 2000 and first PIX Tour or IP fixture: 150 ft (45 m)
• Max. cable length (unshielded cables) between PIX Tour or IP fixtures: 100 ft (30 m)
Certification / Qualifications • CE, METIP Rating: IP65, outdoor/wet, with pressure equalizing M12 GORE valve
• Temperature (ambient): -4 F to 113 F (-20 C to 45 C)
• MET Listing Number: E113093-1101US Safety: UL 8750, UL 1573
• Canadian Safety: CSA C22.2 No. 250.13-12, CSA C22.2 No. 166

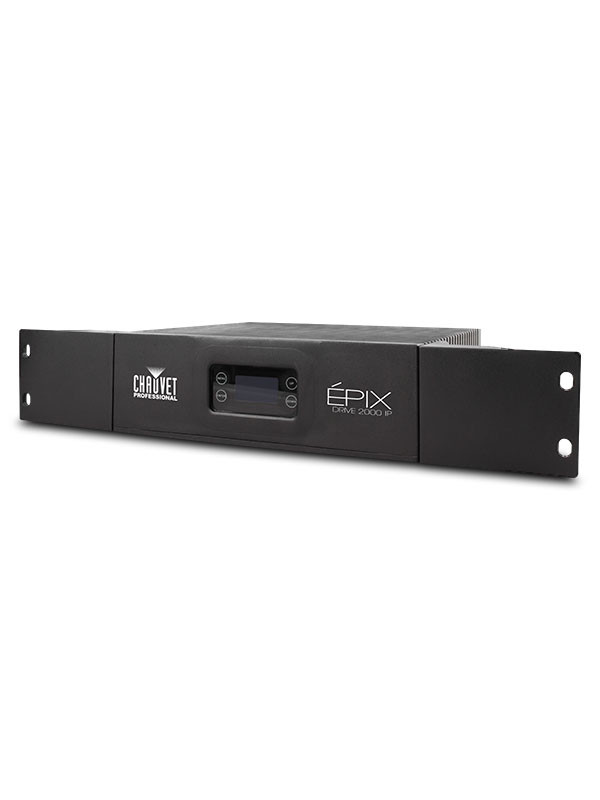

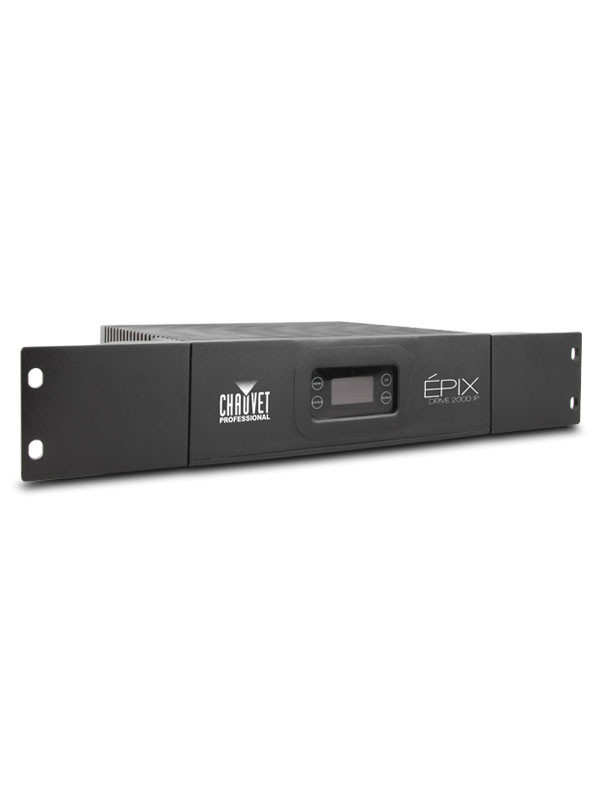

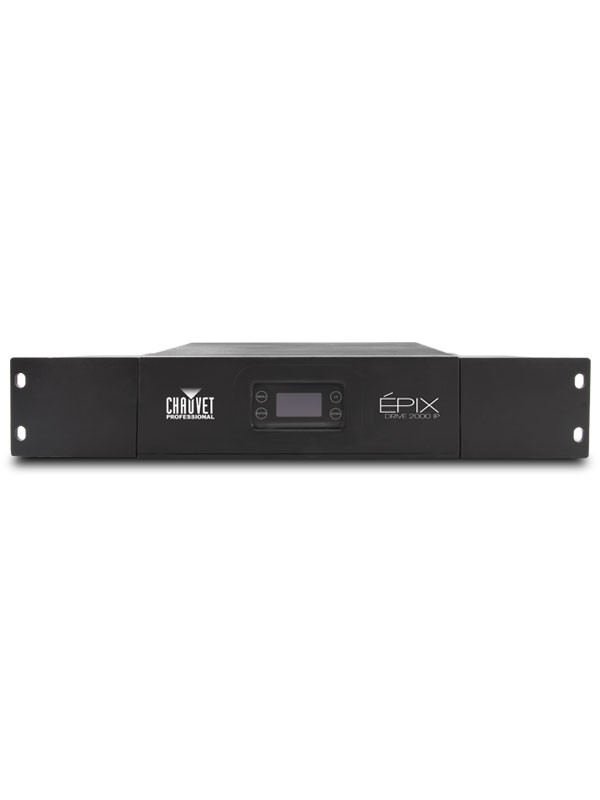

What's Included • PIX Drive 2000 IP
• Seetronic Powerkon IP65 power cord
Required Accessories • Compatible Mounting Options: M12 Clamp
Optional Accesories • ArKaos Media Master Express + KN software
• Epix Strip Tour
• Epix Strip IP
• 4PINIPEXT16IN
• 4PINIPEXT5FT
• 4PINIPEXT50FT
• Seetronic Powerkon IP65 cables
• Seetronic Etherkon IP65 cables
